Высокоомные высоковольтные резисторы для навесного монтажа Р1-135П, Р1-135Н
Основные технические характеристики:
Мощность рассеяния, (Вт): 1...5
Диапазон сопротивлений: 1 МОм...100 ГОм
Допускаемое отклонение, (%): ±2...20
Рабочее напряжение: 1...40 кВ
Аттенюаторы фиксированного ослабления (поглотители резистивные) ПР1-25-150
Мощность рассеяния, (Вт): 150
Номинальное сопротивление,(Ом):50 Ом ± 5%
Ослабление, (дБ): 3-30
Рабочий диапазон частот, ГГц: 0-6
Поглотители резистивные для поверхностного монтажа ПР1-1
Основные технические характеристики:
Мощность рассеяния, (Вт): 0,5
Рабочая частота, (ГГц): 18
Номинальное сопротивление,(Ом): 50
Ослабление, (дБ): 0,5...32
ВЧ и СВЧ резисторы для работы с теплоотводом Р1-170
Основные технические характеристики:
Мощность рассеяния, (Вт): 10...1000
Диапазон сопротивлений: 12,5...100
Допускаемое отклонение, (%): ± 2...5
Рабочая частота, (ГГц): 0-18

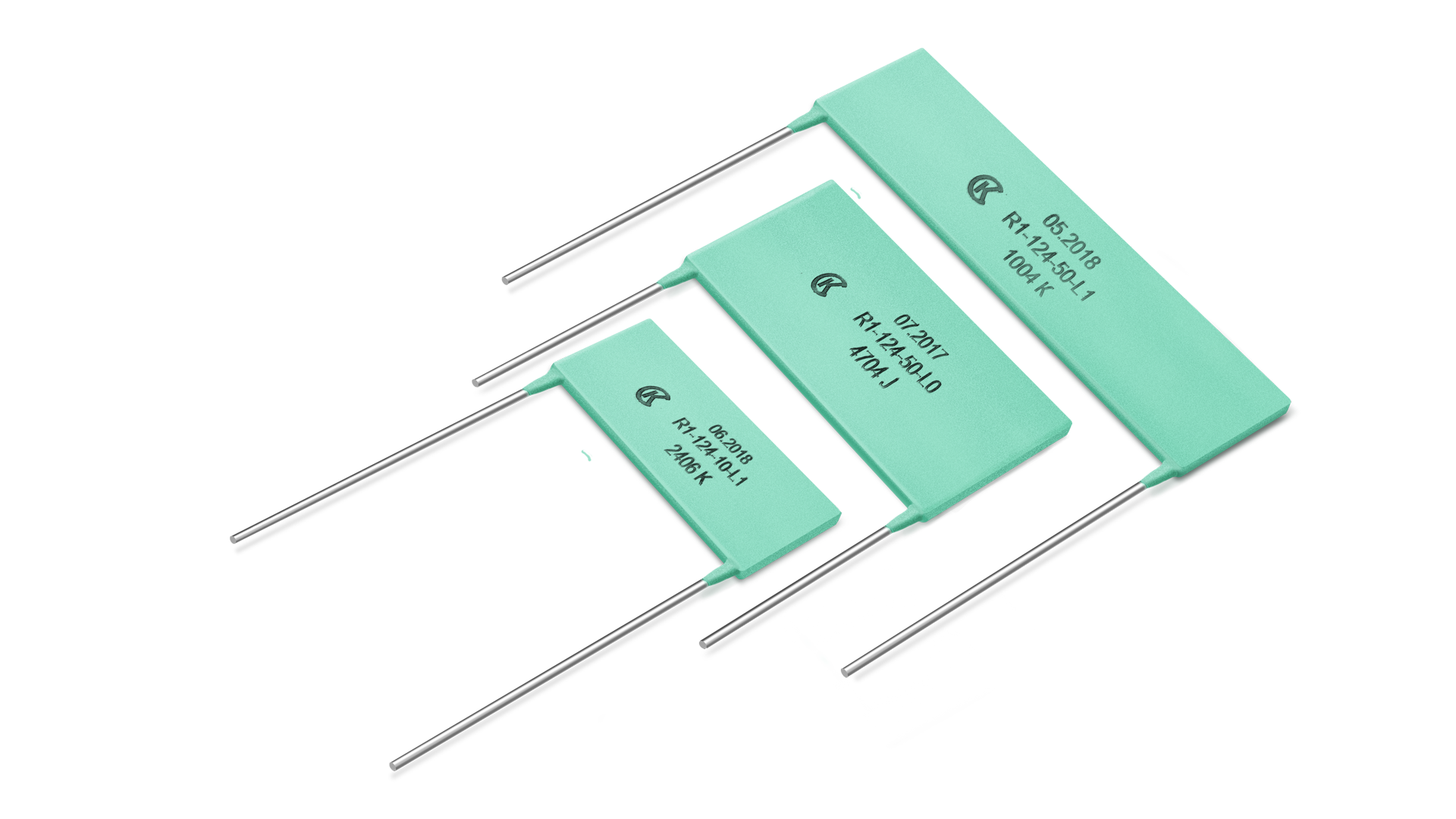

Высокоомные высоковольтные резисторы для навесного монтажа Р1-35
Основные технические характеристики:
Мощность рассеяния, (Вт): 0,5...5
Диапазон сопротивлений: 510 кОм...3 ГОм
Допускаемое отклонение,(%): ± 2; ± 5; ±10
Рабочее напряжение: 5...20 кВ

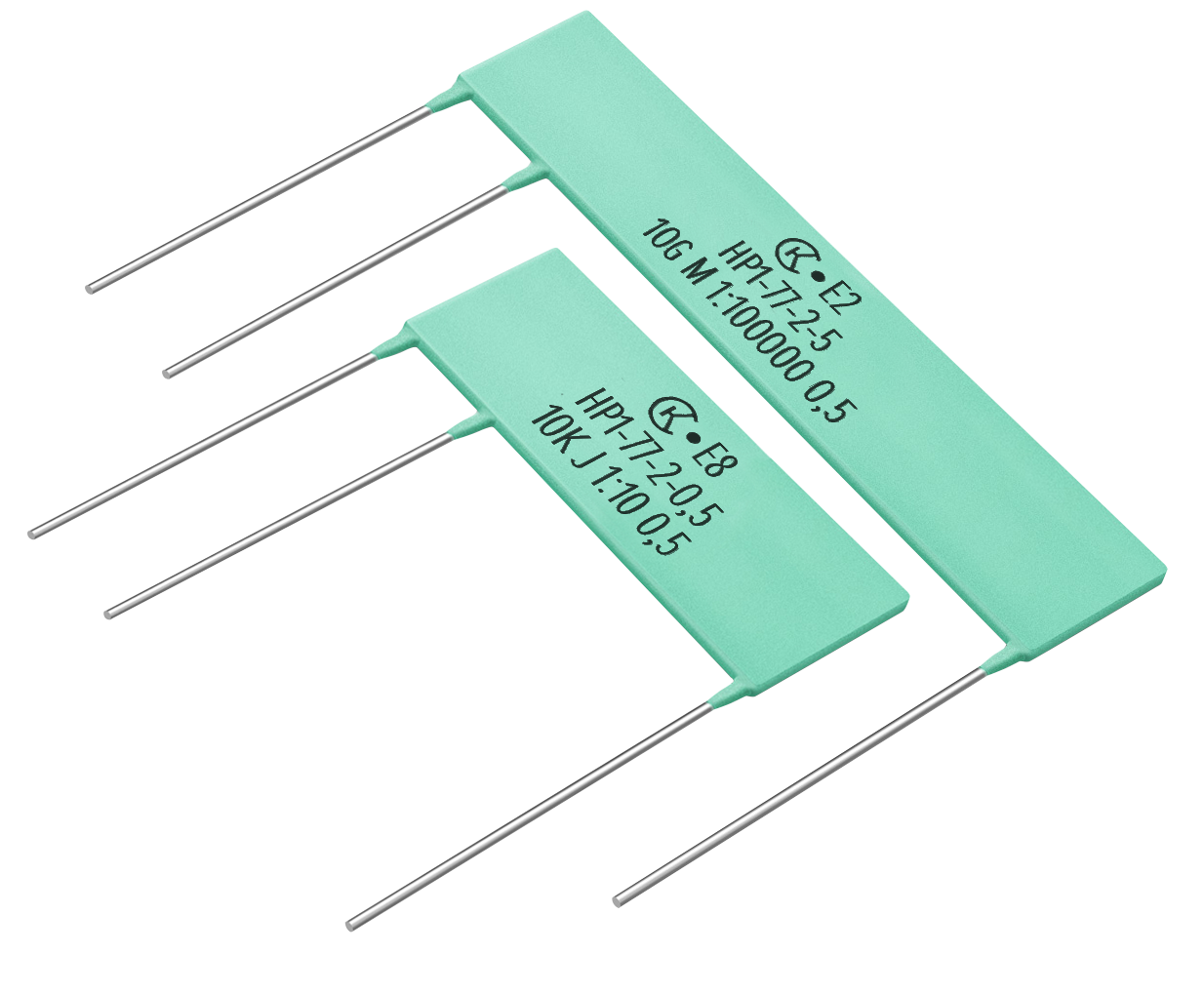

Высокоомные и высоковольтные наборы резисторов для навесного монтажа НР1-77-2
Основные технические характеристики:
Диапазон сопротивлений: 10 кОм...10 ГОм
Коэффициент деления: 1:10 – 1:100 000
Точность коэффициента деления,(%): ±0,05...0,5
Рабочее напряжение: 10-60 кВ
Высокоомные высоковольтные резисторы для поверхностного монтажа Р1-153
Основные технические характеристики:
Типоразмер: 0805 – 4020
Мощность рассеяния, (Вт): 0,125...2,0
Диапазон сопротивлений: от 10*6 до 100×10^9 включ.
Допускаемое отклонение, (%): 0,5; 1; 2; 5
Рабочее напряжение: 100...4000
Высокоомные высоковольтные резисторы для навесного монтажа Р1-154
Основные технические характеристики:
Мощность рассеяния, (Вт): 0,5
Диапазон сопротивлений: от 10*5 до 33*10*6 включ.
Номинальное сопротивление,(Ом): 1; 2; 5
Рабочее напряжение: 3500
Аттенюаторы фиксированного ослабления (поглотители резистивные) ПР1-25-50
Основные технические характеристики:
Мощность рассеяния, (Вт): 50
Номинальное сопротивление,(Ом):50 Ом ± 5%
Ослабление, (дБ): 3-40
Рабочий диапазон частот, ГГц: 0-18

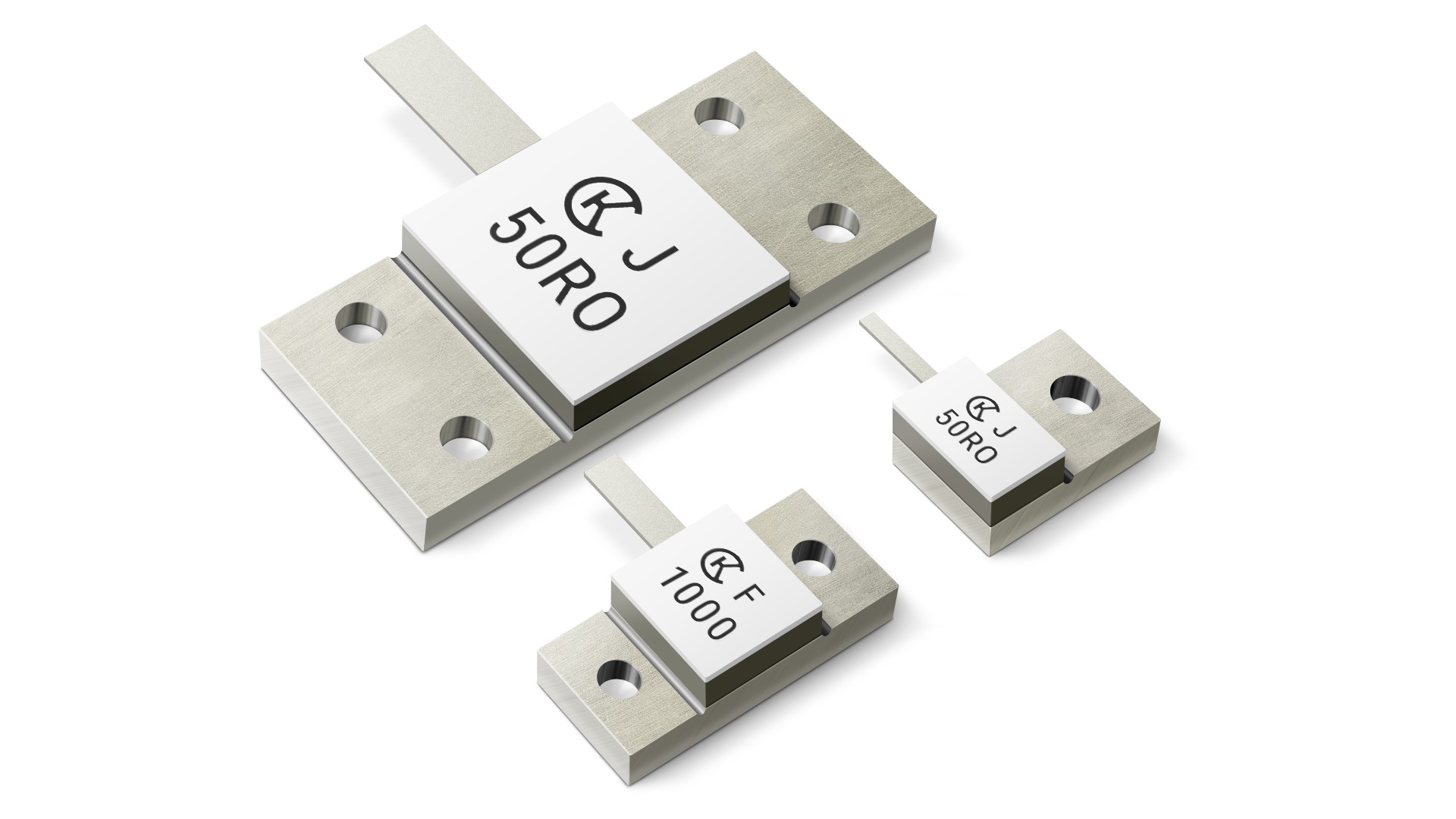

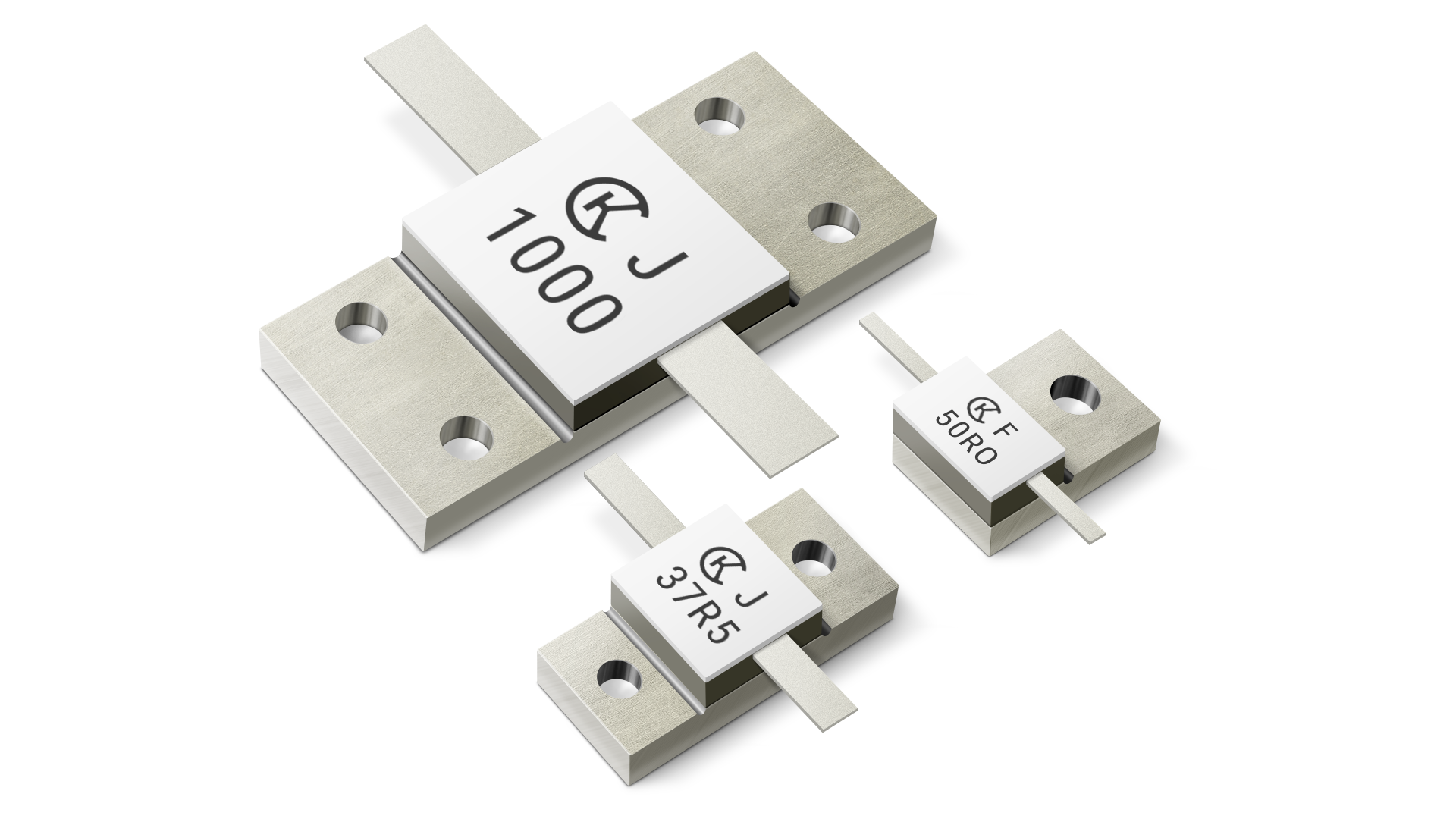

ВЧ и СВЧ резисторы для работы с теплоотводом Р1-17
Основные технические характеристики:
Мощность рассеяния, (Вт): 10...400
Диапазон сопротивлений: 12,5...100 Ом
Допускаемое отклонение, (%): ±1; ±2; ±5
Рабочая частота, (ГГц): 0-4
Аттенюаторы фиксированного ослабления (поглотители резистивные) ПР1-25-300
Основные технические характеристики:
Мощность рассеяния, (Вт): 300
Номинальное сопротивление,(Ом):50 Ом ± 5%
Ослабление, (дБ): 10-40
Рабочий диапазон частот, ГГц: 0-8,5
Прецизионные резисторы для поверхностного монтажа Р1-81
Основные технические характеристики:
Типоразмер: 0805, 1206
Мощность, Вт: 0,125 – 0,25
Сопротивление, Ом: 1 – 1•10^5
Допускаемое отклонение, %: 0,1 – 1,0
Рабочее напряжение, В: 50 – 100
ТКС, ±10-6 °С^-1: 3 – 150
Аттенюаторы фиксированного ослабления (поглотители резистивные) ПР1-25-500
Основные технические характеристики:
Мощность рассеяния, (Вт): 500
Номинальное сопротивление,(Ом):50 Ом ± 5%
Ослабление, (дБ): 10-40
Рабочий диапазон частот, ГГц: 0-5
Поглотитель резистивный малой мощности (эквивалент нагрузки)
Основные технические характеристики:
Мощность рассеяния, (Вт): 50
Номинальное сопротивление,(Ом):50 Ом ± 5%
Рабочий диапазон частот, ГГц: 0-18

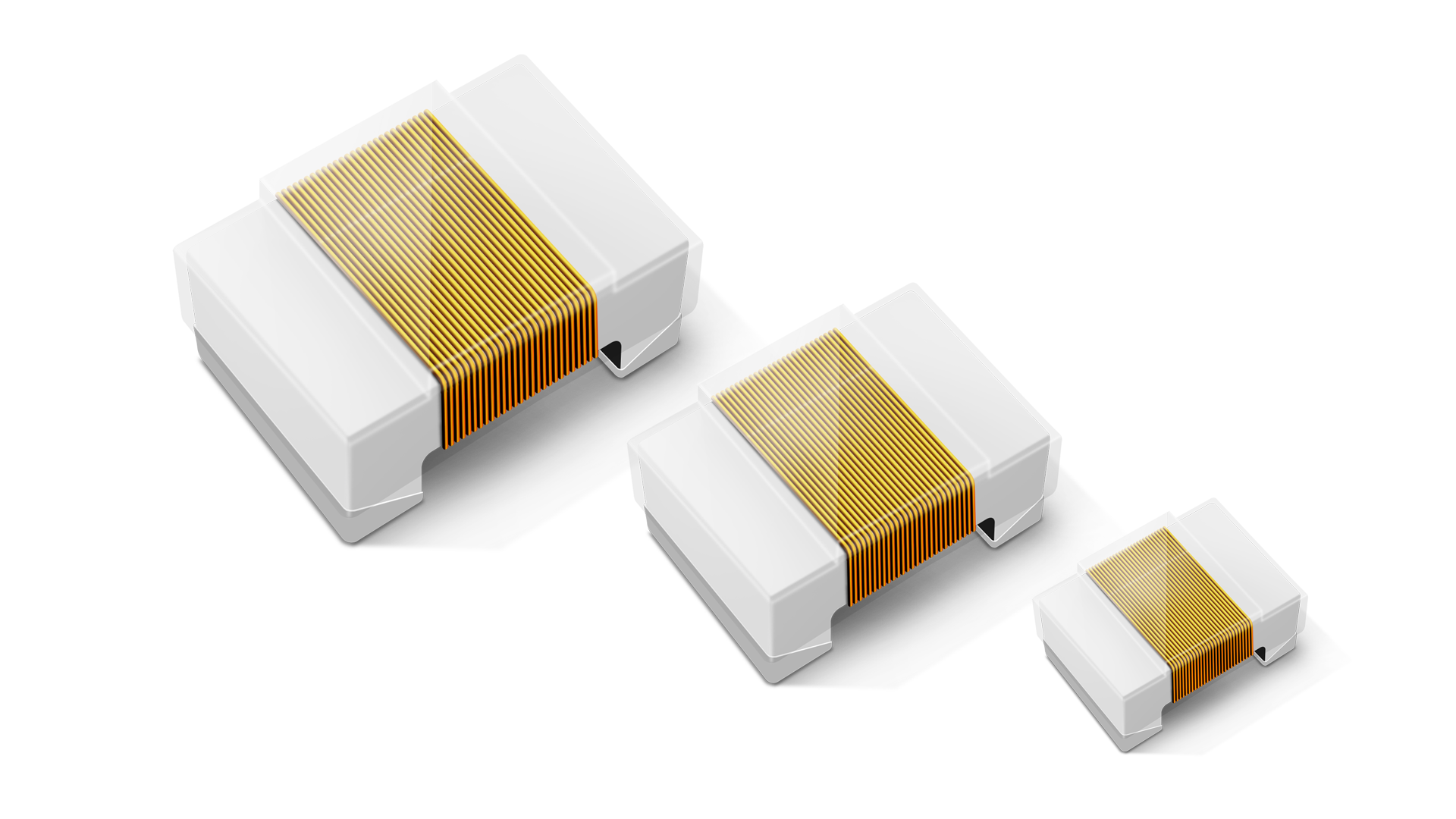

Чип-индуктивности КИК
Основные технические характеристики:
Типоразмеры: 0402,0603, 0805,1008, 1206 (КИК1)
Допускаемое отклонение, (%): ±2...10
Резонансная частота, (ГГц): 0,025-12,70
Индуктивность: 1...10000 нГн
Добротность: 13...65
Аттенюаторы фиксированного ослабления (поглотители резистивные) ПР1-25-250
Основные технические характеристики:
Мощность рассеяния, (Вт): 250
Номинальное сопротивление,(Ом):50 Ом ± 5%
Ослабление, (дБ): 3-40
Рабочий диапазон частот, ГГц: 0-5

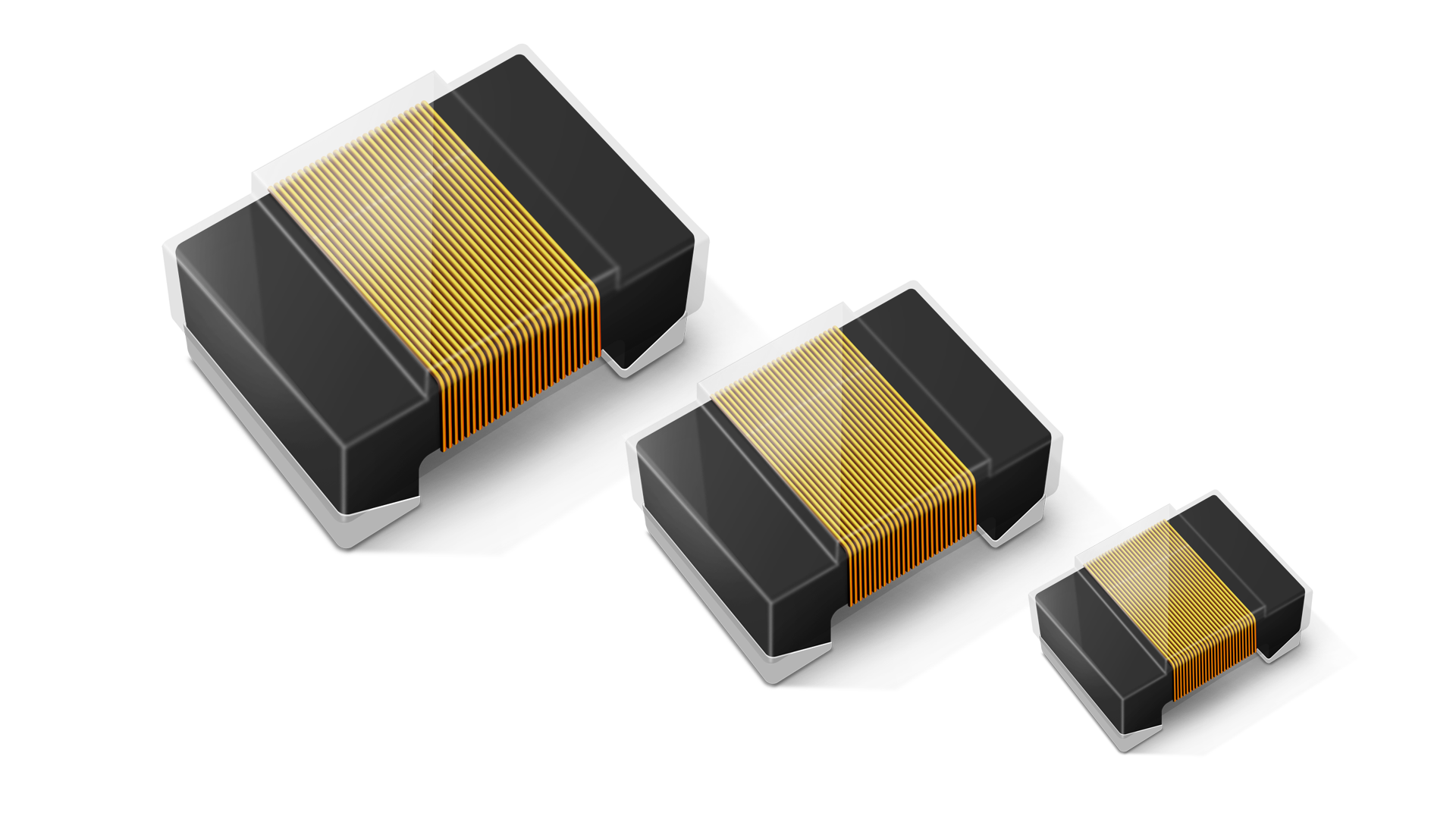

Чип-индуктивности КИФ
Основные технические характеристики:
Типоразмеры: 0402-1008
Допускаемое отклонение, (%): ±5...10
Резонансная частота, (ГГц): 0,01-3,50
Индуктивность: 20...22000 нГн
Добротность: 8...13
Аттенюаторы фиксированного ослабления (поглотители резистивные) ПР1-25-100
Основные технические характеристики:
Мощность рассеяния, (Вт): 100
Номинальное сопротивление,(Ом):50 Ом ± 5%
Ослабление, (дБ): 10-60
Рабочий диапазон частот, ГГц: 0-18

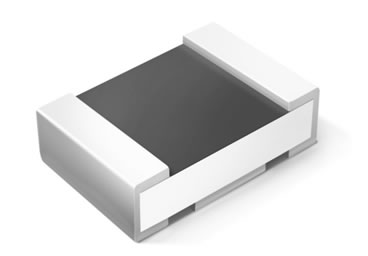

ВЧ и СВЧ резисторы для поверхностного монтажа Р1-85
Основные технические характеристики:
Типоразмер: 0603 – 2512
Мощность рассеяния, (Вт): 0,1...10
Диапазон сопротивлений: 1 Ом...100 кОм
Допускаемое отклонение, (%): ±0,5...5
Рабочая частота, (ГГц): 0-7,5

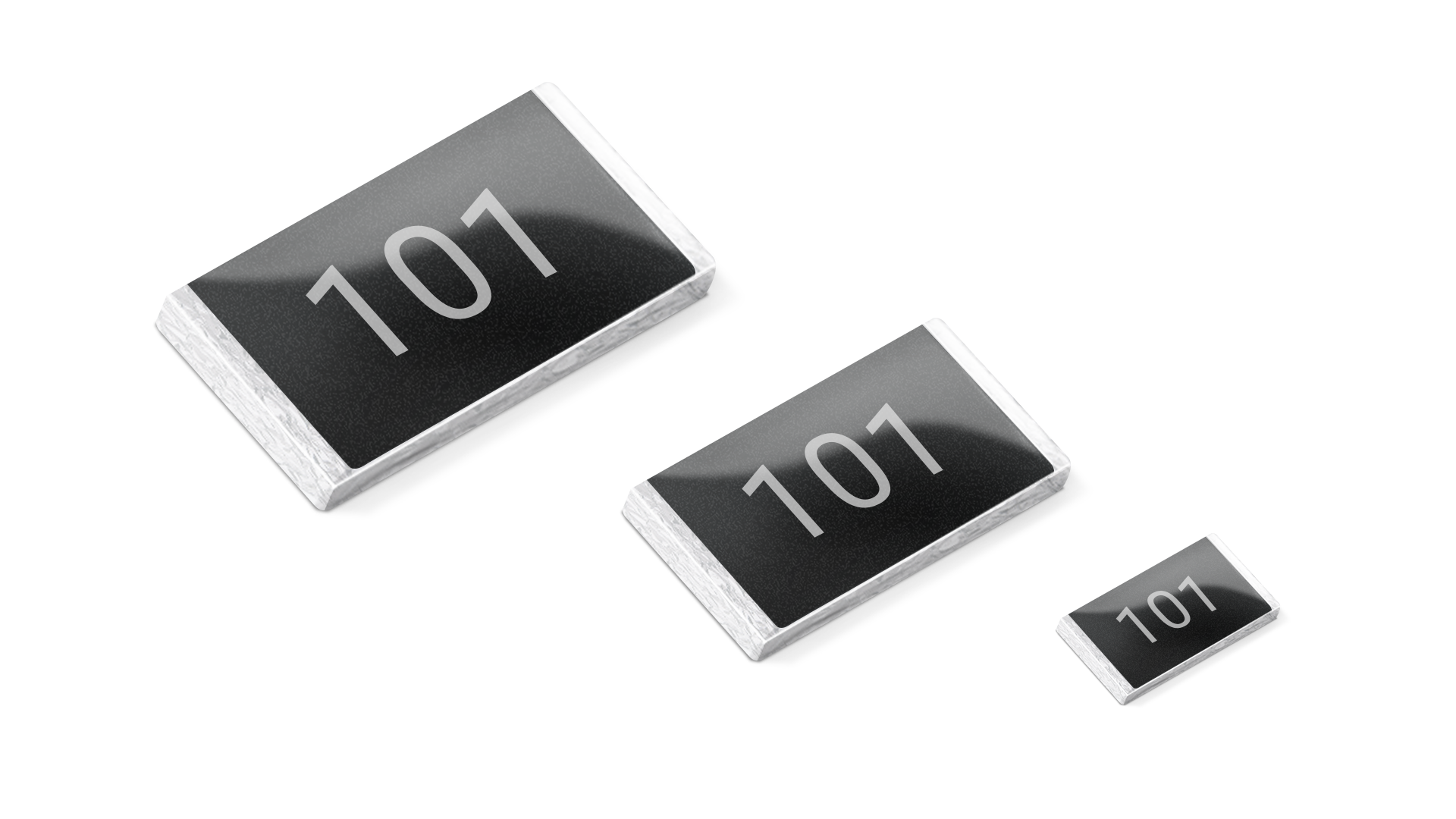

Резисторы общего применения Р1-8В, Р1-8В перемычка
Основные технические характеристики
Типоразмер: 0402, 0603, 0805, 1206, 2012, 1210, 2010, 2512,4020
Мощность, Вт: 0,063 – 2
Сопротивление, Ом: 0; 0,15 – 2,7•10^7
Допускаемое отклонение, %: 0,5 – 20
Рабочее напряжение, В: 50 – 250
ТКС, ±10-6 °С^-1: 5 – 500

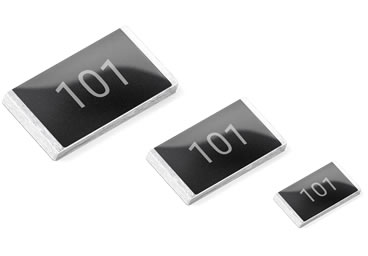

Прецизионные резисторы для поверхностного монтажа Резистор Р1-8МП
Прецизионный чип-резистор
Основные технические характеристики:
Типоразмер: 0603, 0805, 1206, 2010, 2512
Мощность, Вт: 0,1 – 1,0
Сопротивление, Ом: 10 – 1•10^6
Допускаемое отклонение, %: 0,1 – 1,0
Рабочее напряжение, В: 50 – 250
ТКС, ±10-6 °С^-1: 5 – 150
Высокоомные резисторы для поверхностного монтажа Р1-33
Основные технические характеристики:
Типоразмер: 0805 , 1206, 1610
Мощность рассеяния, (Вт): 0,125...0,5
Диапазон сопротивлений: 1 МОм...100 ГОм
Допускаемое отклонение, (%): ±5...10
Рабочее напряжение: 100...250 В

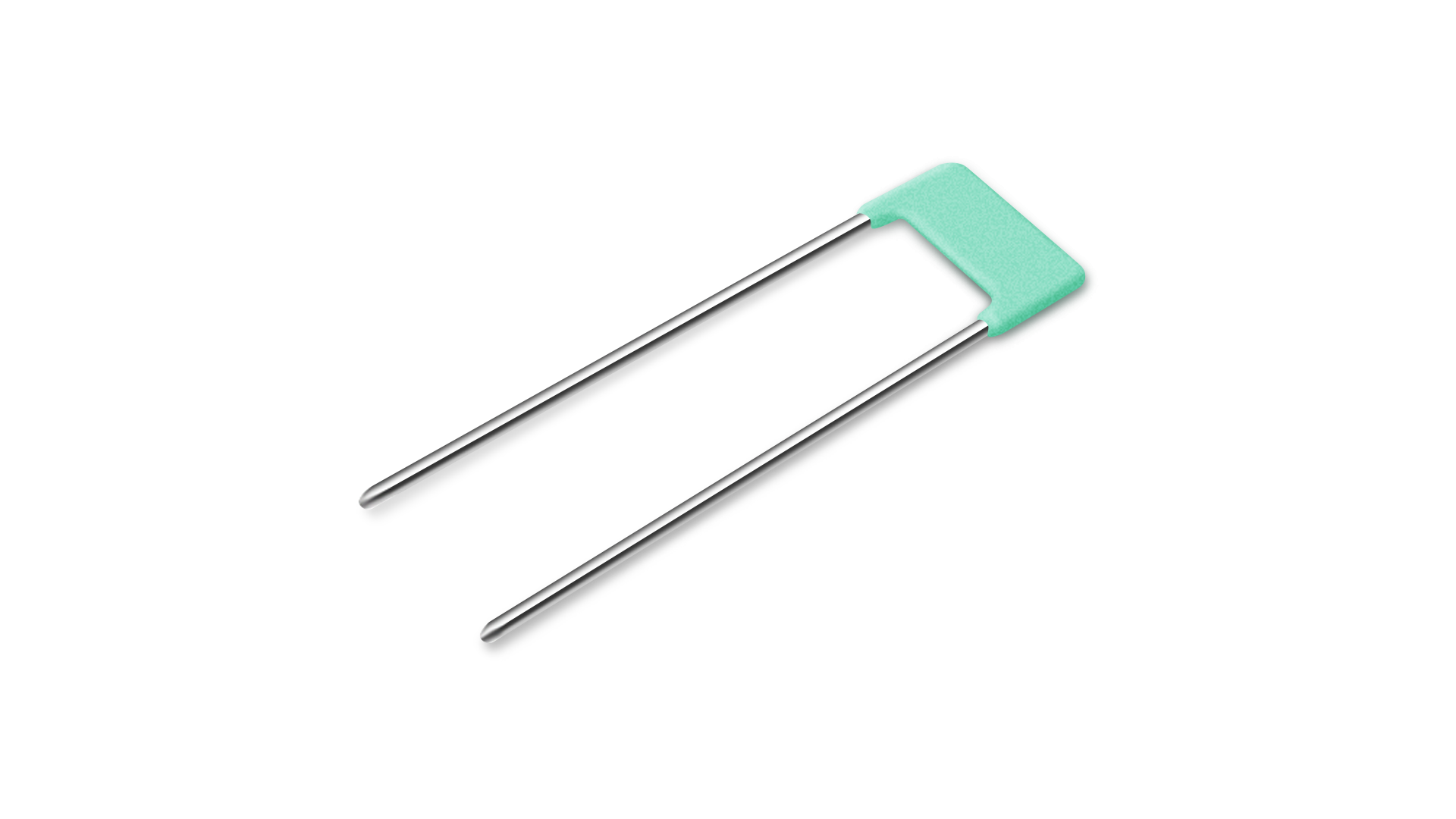

Высокоомные резисторы для навесного монтажа Р1-34
Основные технические характеристики:
Мощность рассеяния, (Вт): 0,125
Диапазон сопротивлений: 1 МОм...100 ГОм
Допускаемое отклонение, (%): ±5...10
Рабочее напряжение: 200 В

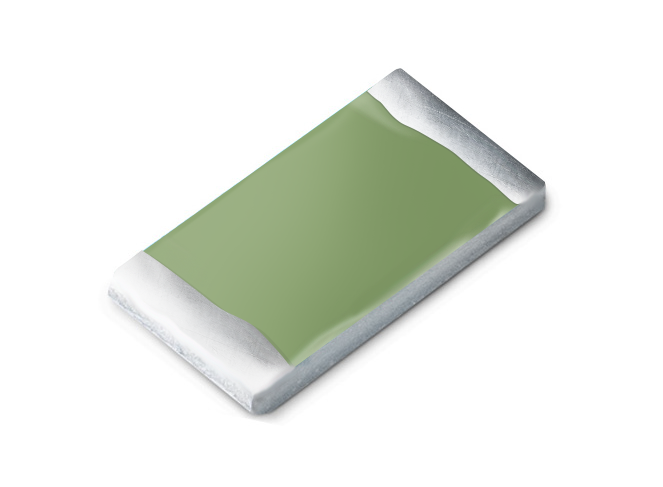

ВЧ и СВЧ резисторы для поверхностного монтажа Р1-47
Основные технические характеристики:
Мощность рассеяния, (Вт): 0,5
Диапазон сопротивлений: 50; 100 Ом
Допускаемое отклонение, (%): ±1...5
Рабочая частота, (ГГц): 0-4
ВЧ и СВЧ резисторы для поверхностного монтажа Р1-8
Основные технические характеристики:
Типоразмер: 0603 – 2512
Мощность рассеяния, (Вт): 0,063...0,5
Диапазон сопротивлений: 5,11 Ом...1 МОм
Допускаемое отклонение, (%): ±1...5
ВЧ и СВЧ резисторы для поверхностного монтажа Р1-160
Основные технические характеристики:
Типоразмер: 0402 – 1206
Мощность рассеяния, (Вт): 0,05...0,3
Допускаемое отклонение, (%): ± 0,1...5
Рабочая частота, (ГГц): 0-40
ВЧ и СВЧ резисторы для поверхностного монтажа Р1-158
Основные технические характеристики:
Типоразмер: 1206 – 2010
Мощность рассеяния, (Вт): 8...10
Допускаемое отклонение, (%): ± 2...5
Номинальное сопротивление,(Ом): 50...100
Рабочая частота, (ГГц): 0-6

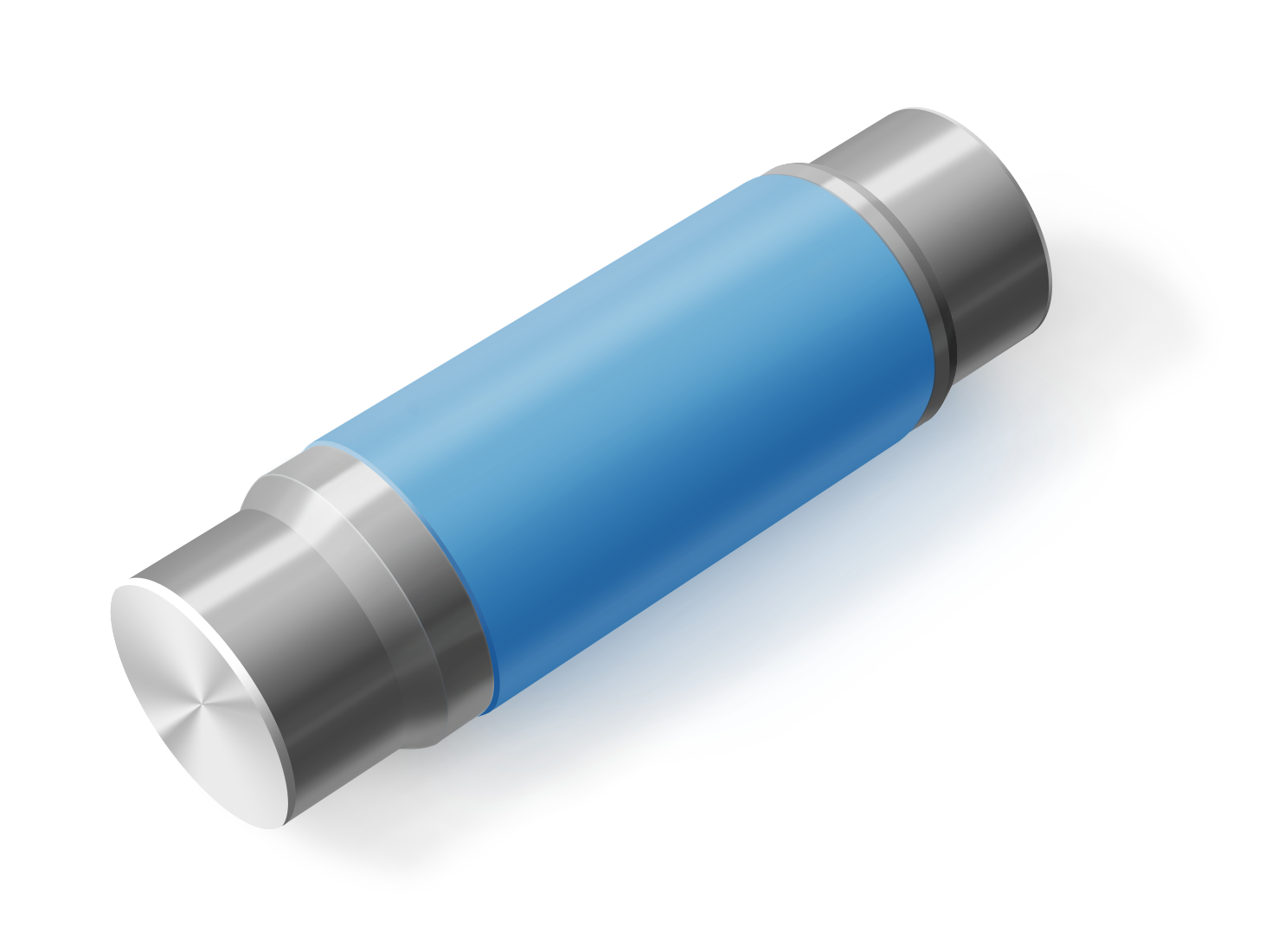

ВЧ и СВЧ резисторы С6-3
Основные технические характеристики:
Мощность рассеяния, (Вт): 1
Диапазон сопротивлений: 50 Ом
Допускаемое отклонение, (%): ±1; ±2 %
Рабочая частота, (ГГц): 18
Резистор Р1-170 - это мощный непроволочный постоянный СВЧ-резистор, предназначенный для работы с теплоотводом в электрических цепях постоянного, переменного и импульсного токов.
Тепловая чип-перемычка для поверхностного монтажа с электрически изолированными контактными площадками,предназначена для отведения тепла от тепловыделяющих компонентов.
КИК и КИФ изготавливаются в типоразмерах от 0402 до 1206 и сохраняют стабильность значений индуктивности вплоть до 24 ГГц. Обладают высокими значениями добротности в компактном исполнении.
Р1-150 обладает высокой мощностью, низкой индуктивностью и электрической изоляцией резистивного элемента от радиатора, а стандартизированный корпус ТО 220 подходит для большинства типов пайки.

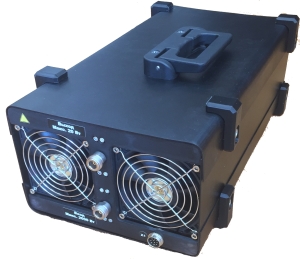

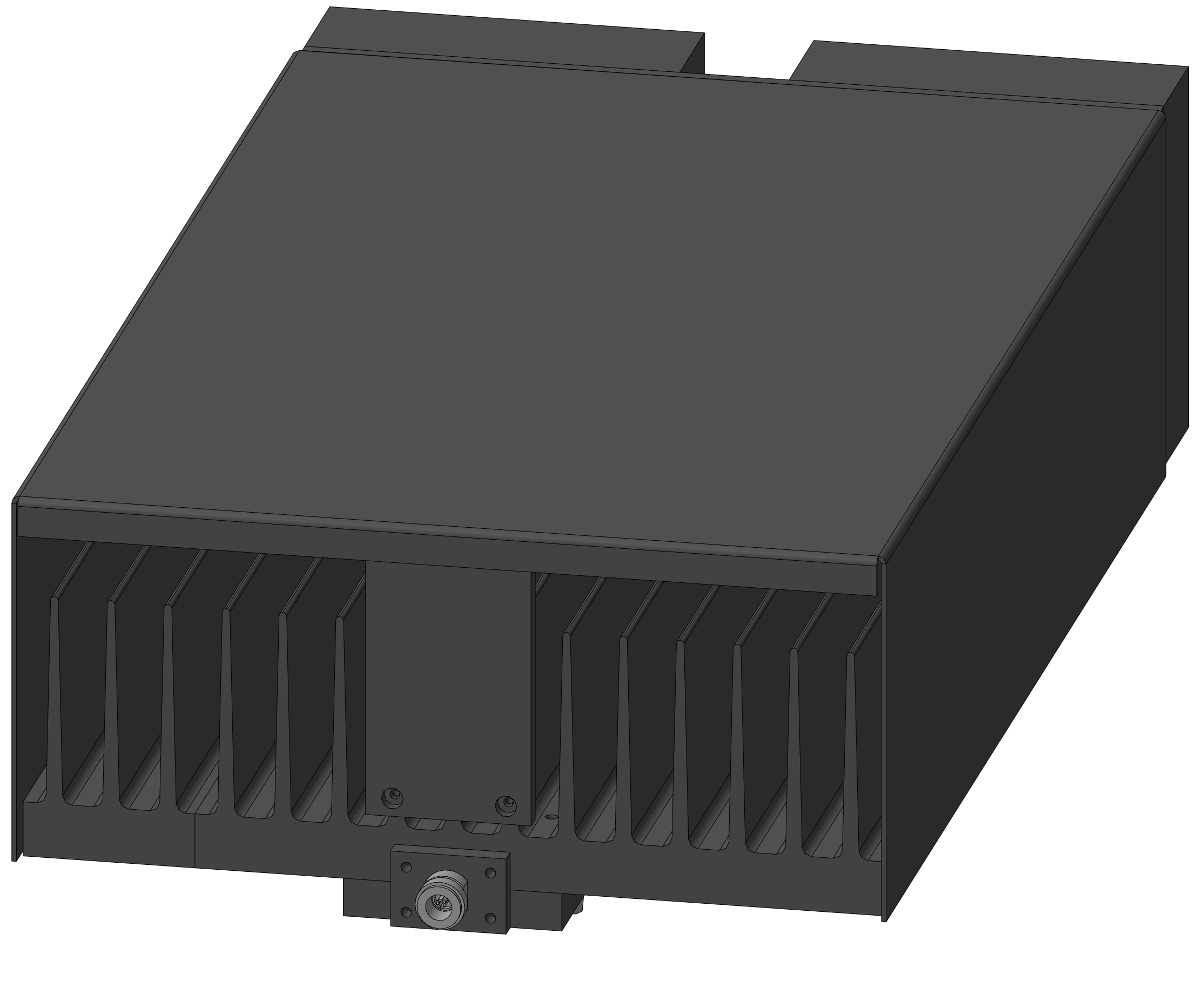

В ролике описаны мощные СВЧ-аттенюаторы с воздушным охлаждением, разрабатываемые АО «НПО «ЭРКОН».
Низкоомный фольговый чип-резистор Р2-105 выпускается в типоразмеров от 0603 до 2512 от 1 мОма до 1 Ома.
Электро-пиротехнический резистор Р1-151 позволяет реализовать контролируемый ряд пиротехнических событий
